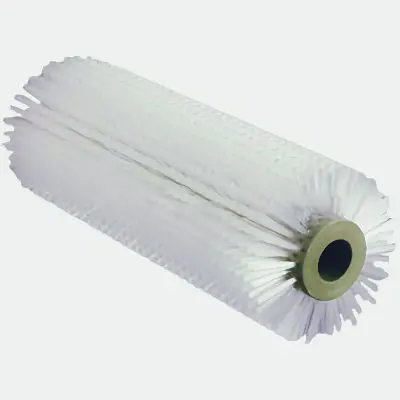

Налипание материала на конвейерную ленту — основная причина ее преждевременного износа, повреждения роликов и незапланированных простоев. Щетка для очистки конвейерной ленты, установленная под разгрузочным барабаном, снимает остатки груза до того, как они попадут на обратную ветвь ленты, в роликоопоры и на привод.
Ниже — как работает очистная щетка конвейера, какие бывают исполнения, как подобрать ворс и прижим, что замерить перед заказом и какие ошибки чаще всего приводят к быстрому износу ворса и порче ленты.
Ключевые преимущества для вашего производства
- Повышение рентабельности: сокращение затрат на ручную очистку и техническое обслуживание линии.
- Увеличение срока службы оборудования: чистая лента и ролики служат дольше и работают без сбоев.
- Снижение затрат на электроэнергию: удаление налипшего материала уменьшает вес ленты и нагрузку на привод.
- Повышение безопасности: меньше пыли и просыпей в рабочей зоне.
- Контроль перемещения материала: весь материал движется в нужную сторону, а не возвращается обратно с обратной ветвью ленты.
Как работает очистная щетка конвейера
Щетка ставится в зоне разгрузки, сразу за ведущим барабаном, и работает по поверхности ленты, снимая налипший слой ворсом. Есть два принципиальных исполнения:
- с приводом — вал щетки соединен с мотор-редуктором, частоту вращения задают под скорость ленты; такое решение берут для липких и влажных материалов;
- контактная, без привода — щетка вращается от самой ленты и поджимается к ней; конструкция проще, но на сложных загрязнениях эффективность ниже.
Основной эффект дает не только ворс, но и правильный прижим: щетка должна снимать налипший слой, а не тереть ленту с избыточным усилием. Ворс изнашивается по высоте — по мере износа щетку поджимают, а после выработки ресурса меняют. Чем сильнее прижим, тем быстрее износ ворса и выше нагрузка на ленту и привод.
Типы щеток для очистки конвейерных лент
Поперечные (перекидные) щетки
Вал расположен поперек ленты, ворс работает по всей ширине полотна. Самый распространенный вариант для обычных сыпучих грузов. Изготавливаем щетку по ширине ленты, с валом и посадочными местами под ваши опоры.

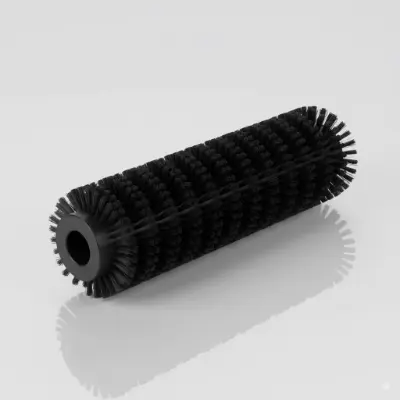

Щетки на валу (встраиваемые, наборные)
Цилиндр из секций или спирали по длине вала. Подходит для широких лент, когда важно снимать материал равномерно по всей ширине и менять изношенные участки по отдельности. Такие щетки делаем как набивные и спиральные — подробнее на странице цилиндрические щетки для конвейеров.
Боковые и дисковые щетки
Работают по бортам ленты и в местах пересыпки: не дают мелочи и пыли уходить в стороны и поддерживают чистоту в зоне загрузки. Для боковых зазоров вдоль ленты или по контуру укрытия часто достаточно полосовых щеток — они закрывают щель по всей длине и не мешают движению полотна.
Материал и диаметр ворса
Ворс подбирают под тип загрязнения, влажность и чувствительность ленты:
- полипропилен (ПП) — влагостойкий и химически стойкий, подходит для влажных сред и зон мойки;
- нейлон — более упругий и износостойкий, получше держит форму при интенсивном контакте и абразиве;
Диаметр и жесткость ворса выбирают по двум условиям сразу: загрязнение должно сниматься, а лента не должна повреждаться. На мягких и тонких лентах (ПВХ, тканевые) берут ворс меньшего диаметра и мягче. На абразивных и влажных липких грузах — более жесткий и стойкий ворс. Металлический ворс для очистки ленты не применяется, поскольку режет полотно
Крепление, прижим и регулировка
Качество работы вращающейся щетки держится на: точном положении относительно барабана, регулируемом прижиме и доступе для обслуживания. Поэтому в конструкции предусматривается
- регулировка положения щетки по высоте и по углу, чтобы выставить контакт с лентой и поджимать ворс по мере износа;
- пружинный поджим или амортизацию, чтобы щетка не била по ленте на стыках и неровностях;
- выносное крепление и быстросъемный узел, замена щетки без разборки линии.
Подбор щетки по условиям работы
Таблица ниже — отправная точка для подбора. Точные параметры (диаметр ворса, частота вращения, прижим) определяетя по данным с конвейерной линии — по ширине и скорости ленты, типу груза и месту монтажа.
| Условие | Тип загрязнения | Крепление | Ворс |
|---|---|---|---|
| Сухие сыпучие (зерно, щебень, песок) | Налипание, пыль | Поперек ленты, перекидное | Жесткий ворс, больший диаметр |
| Влажные, липкие (глина, формовочная смесь) | Налипание слоем | Пружинный поджим | Жесткий ворс, при необходимости со скребком |
| Мелкая фракция, тонкая лента | Пыль | Поперек, с регулировкой | Мягкий ворс, меньший диаметр |
| Высокая скорость ленты | Пыль, разлет | Поперек, с амортизацией | Износостойкий ворс |
| Пищевое производство | Остатки продукта | Легкий съем для мойки | Материал, допущенный к контакту с продуктом |
Что замерить перед заказом
Для расчета щетки достаточно прислать:
- ширину ленты;
- диаметр посадочного отверстия под вал;
- расстояние от барабана до места монтажа щетки и до первой роликоопоры;
- скорость ленты и режим работы (смены, непрерывно или с паузами);
- тип и влажность груза, температуру среды;
- материал ленты — резина, ПВХ, тканевая;
- нужен ли привод и есть ли место под мотор-редуктор;
- фото узла или чертеж, если оно есть
Если точных данных по узлу нет — пришлите фото и размеры, которые можете снять на месте, остальное подскажем.
Типовые ошибки при подборе
- слишком большой прижим — ворс стирается в разы быстрее, растет нагрузка на привод, возможен нагрев узла;
- слишком мягкий ворс — щетка не снимает налипший слой и быстро теряет форму;
- нет регулировки — по мере износа ворса зазор растет, очистка падает, приходится менять щетку раньше срока;
- щетка стоит далеко от барабана — материал успевает подсохнуть и прилипнуть крепче, снять его сложнее;
- жесткий ворс на тонкой ленте — риск порезов и ускоренного износа полотна.
Обслуживание и срок службы
Очистная щетка — расходный элемент, но при правильном прижиме и своевременном поджиме она работает заметно дольше. Достаточно периодически осматривать ворс, проверять плотность контакта с лентой и поджимать щетку по мере выработки. Ресурс зависит от абразивности груза, скорости ленты и режима работы — на запыленных линиях ворс садится быстрее, чем на сухих сыпучих.
Изготовление щеток для очистки конвейерных лент на заказ
Мы изготавливаем щетки для очистки конвейерных лент по размерам и чертежу: по ширине ленты, диаметру вала, длине ворса и типу посадки под ваши опоры. Расчет по вашим данным занимает около двух часов, изготовление — обычно около двух недель. Доставка по России.
Пришлите ширину и скорость ленты, диаметр барабана и фото узла — подберем тип щетки, ворс и прижим и посчитаем стоимость. Подробнее об изготовлении нестандартных щеток — изготовление щеток на заказ.
Часто задаваемые вопросы
Щетка для очистки ленты ставится под барабаном — обязательно?
Основное место очистки — сразу за ведущим барабаном, пока налипший слой свежий. Дополнительно щетки ставят по бортам ленты и в местах пересыпки, чтобы убрать пыль и просыпи.
Какой ворс выбрать — ПП или нейлон?
Для влажных сред и зон мойки обычно берут полипропилен, для абразивных и липких грузов с интенсивной нагрузкой — нейлон. Итоговый выбор зависит от типа ленты и загрязнения, подбираем по вашим данным.
Можно ли заменить только ворс, а не всю щетку?
У наборных и модульных щеток меняются отдельные секции, у цельных — щетка целиком. Делаем оба варианта, конструкцию выбирается под удобство обслуживания вашей линии.
Как быстро вы рассчитаете и изготовите щетку?
Расчет по вашим размерам — около двух часов, изготовление — как правило около двух недель с момента согласования. Сроки зависят от конструкции и загрузки производства, точные даты подтверждаем в заказе.
