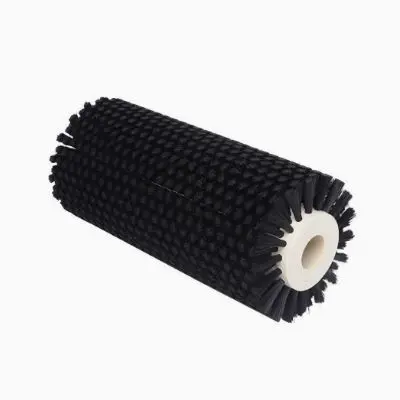

Часто щетина на роликовых щетках изнашивается неравномерно, но требует полной замены дорогостоящего вала. Модульная система Zick-Zack решает эту проблему, позволяя заменять только изношенные сегменты.
Основные области применения:
- Очистка движущихся горизонтальных поверхностей в тяжелых условиях.
- Транспортировка и позиционирование продукции.
- Очистка и обработка листовых материалов.
Ключевые преимущества:
- Минимальный простой: Отдельные модули меняются быстро и легко, часто без использования специальных инструментов.
- Экономичность: Вы платите только за замену изношенных секций, а не за весь щеточный вал.
- Надежность: Плотное зубчатое сцепление Zick-Zack гарантирует равномерную, сплошную поверхность ворса без зазоров и прокручивания.
- Универсальность: Легко собрать щетку любой необходимой длины прямо на месте.
Размер:
согласно производственной программы (см. таблицу ниже)
Материал:
Различные материалы для основания и щетины
Расшифровка сокращений
| Сокращение | Значение |
|---|---|
| GØ | Общий диаметр |
| IAØ | Внутренний диаметр адаптера |
| IØ | Внутренний диаметр |
| A | Разреженная (набивка ворса) |
| D | Плотная (набивка ворса) |
| MD | Максимальная плотность (набивки ворса) |
Технические характеристики
| Обозначение | Ø Корпуса в мм (KØ) | Ø Осевого отверстия в мм | Зубчатое соединение | Высота зуба в мм (Z) | Длина втулки в мм (L) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| IØ | IAØ | A | D | MD | A | D | MD | |||
| ZZB33 | 33 | 20 | 15 | 8 | 10 | 16 | 6 | 4,8 | 3,8 | 15 |
| ZZB45 | 45 | 25 | 20 | 8 | 12 | 16 | 8,8 | 5,9 | 4,4 | 20 |
| ZZB57 | 57 | 35 | 30 | 10 | 15 | 18 | 8,9 | 6 | 5 | 20 |
| ZZB65 | 65 | 40 | 35 | 12 | 17 | 20 | 8,5 | 6 | 5 | 20 |
| ZZB75 | 75 | 50 | 45 | 12 | 18 | 30 | 9,8 | 6,5 | 3,9 | 20 |
| ZZB86 | 86 | 60 | 50 | 12 | 20 | 30 | 11,2 | 6,7 | 4,5 | 20 |
| ZZB100 | 100 | 75 | 60 | 14 | 18 | 22 | 11,2 | 8,7 | 7,1 | 25 |
| ZZB125 | 125 | 100 | 90 | 18 | 24 | 28 | 11 | 8,2 | 7 | 25 |
| ZZB145 | 145 | 120 | 100 | 22 | 28 | 34 | 10,4 | 8,1 | 6,7 | 25 |
| ZZB155 | 155 | 125 | 100 | 24 | 28 | 36 | 10,2 | 8,7 | 6,8 | 25 |
| ZZB176 | 176 | 152 | 135 | 24 | 36 | 48 | 11,5 | 7,7 | 5,7 | 25 |
Дополнительная информация
Примечание:
Диаметры осевых отверстий втулок соответственно совместимы с Ø корпусов ZZB.
Допуски:
- Для IAØ / IØ = 1 — 30 мм: +0/+0,2
- Для IAØ / IØ = 30 — 120 мм: +0/+0,3
- Для IAØ / IØ = 120 — 500 мм: +0/+0,4
Основа для расчета:
- Рабочая длина = (Количество сегментов x 100 мм) + (1 x высота зуба)
- Общая длина корпуса = Рабочая длина + (2 x втулка (L+R))
